Thi công xây dựng_Bài 36:Yêu cầu kỹ thuật công tác cốp pha, đà giáo



Yêu cầu kỹ thuật công tác cốp pha, đà giáo (TCVN 4453:1995):

1/Yêu cầu chung:

Cốp pha và đà giáo cần được thiết kế và thi công đảm bảo độ cứng, ổn định, dễ tháo lắp, không gây khó khăn cho việc đặt cốt thép, đổ và đầm bê tông.

Cốp pha phải được ghép kín, khít để không làm mất nước xi măng khi đổ và đầm bê tông, đồng thời bảo vệ được bê tồng mới đổ dưới tác động của thời tiết.

Cốp pha và đà giáo cần được gia công, lắp dựng sao cho đảm bảo đúng hình dáng và kích thước cua kết cấu theo quy định thiết kế.

2/Vật liệu làm cốp pha và đà giáo:

Cốp pha, đà giáo có thể làm bằng gỗ, hoành bè, thép, bê tông đúc sẵn hoặc chất dẻo. Đà giáo có thể sử dụng tre, luồng và bương.

Chọn vật liệu nào làm cốp pha, đà giáo đều phải dựa trên điều kiện cụ thể và hiệu quả kinh tế.

Gỗ làm cốp pha, đà giáo được sử dụng phù hợp với tiêu chuẩn gỗ xây dựng TCVN 1075:1971 và các tiêu chuẩn hiện hành, đồng thòi có thể sử dụng cả loại gỗ bất cập phân.

Cốp pha, đà giáo bằng kim loại nên sử dụng sao cho phù hợp với khả năng luân chuyển nhiều lần đối với các loại kết cấu khác nhau.

3/Thiết kế cốp pha và đà giáo:

Cốp pha vòm và dầm với khẩu độ lớn hơn 4m phải được thiết kế có độ vồng thi công. Trị số độ vồng được tính theo công thức:

f=3L/1000

Trong đó: L là khẩu độ, tính bằng m.

Các bộ phận chịu lực của đà giáo nên hạn chế số lượng các thanh nối. Các mối nối không nên bố trí trên cùng một mặt cắt ngang và ở vị trí chịu lực lớn.

Các thanh giằng cần được tính toán và bố trí thích hợp để ổn định toàn bộ hệ đà giáo cốp pha.

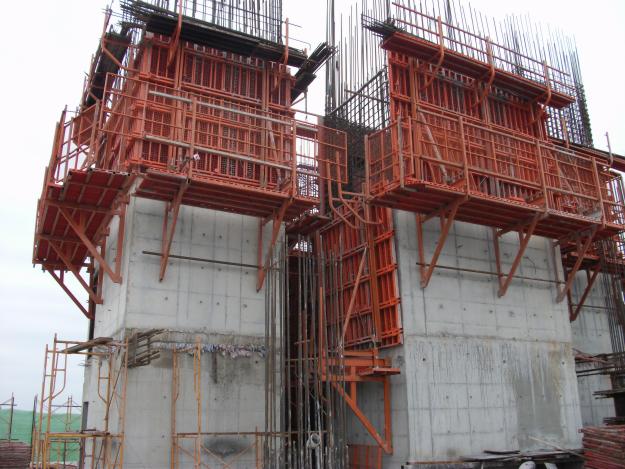

4/Lắp dựng cốp pha và đà giáo:

Lắp dựng cốp pha, đà giáo cần đảm bảo các yêu cầu sau:

Bề mặt cốp pha tiếp xúc với bê tông cần được chống dính; cốp pha thành bên của các kết cấu tường, sàn, dầm và cột nên lắp dựng sao cho phù hợp với việc tháo dỡ sớm mà không ảnh hưởng đến các phần cốp pha và đà giáo còn lưu lại để chống đỡ (như cốp pha đáy dầm, sàn và cột chống); lắp dựng cốp pha đà giáo của các tấm sàn và các bộ phận khác của nhà nhiều tầng cần đảm bảo điều kiện có thể tháo dỡ từng bộ phận và di chuyển dần theo quá trình đổ và đóng rắn của bê tông; trụ chống của đà giáo phải đặt vững chắc trên nền cứng, không bị trượt và không bị biến dạng khi chịu tải trọng và tác động trong quá trình thi công.

Khi lắp dựng cốp pha cần có các mốc trắc đạc hoặc các biện pháp thích hợp để thuận lợi cho việc kiểm tra tim trục và cao độ của các kết cấu.

Trong quá trình lắp dựng cốp pha cần cấu tạo một số lỗ thích hợp ở phía dưới để khi cọ rửa mặt nền nước và rác bẩn có chỗ thoát ra ngoài. Trước khi đổ bê tông, các lỗ này được bịt kín lại.
