Thi công xây dựng_Bài 69:Yêu cầu kỹ thuật khi lắp ghép dầm, dàn và tấm



Yêu cầu kỹ thuật (TCVN 4452:1987-3):

Phải bảo đảm vị trí thiết kế của dầm, dàn và giằng trong quá trình lắp ghép. Dấu ghi trên cấu kiện lắp ghép phải trùng với dấu ghi trên cấu kiện đỡ (gối đỡ).

Đối với dàn, kèo và dầm trước thi tháo móc cáp, phải kiểm tra liên kết với kết cấu đỡ theo thiết kế hoặc liên kết tạm thời.

Tấm sàn chỉ được lắp đặt sau khi kết cấu đỡ đã được liên kết cố định.

Trình tự và hướng lắp đặt tấm sàn phải bảo đảm độ ổn định công trình. Diện tích tiếp xúc của tấm lên gối tựa phải theo thiết kế.

Tấm mái phải được liên kết với kèo sau khi lắp đặt từng tấm.

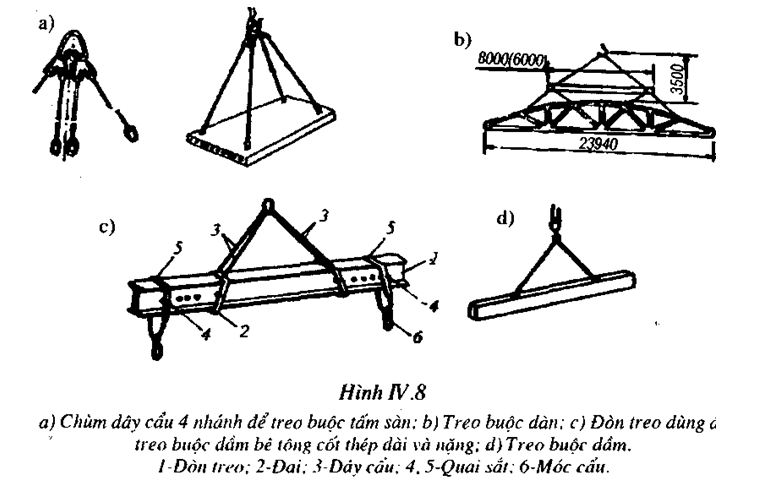

Hình IV.8 trình bày cách treo buộc dầm và tấm.

Trước khi lắp dẫm, dàn và tấm phải kiểm tra cao trình điểm đặt của chúng bằng Ống thủy bình, lắp các tấm sàn, khi cần thiết có thể phải láng một lớp vữa dày 1- l,5cm cho phẳng mặt rồi mới lắp. Lắp dầm công nhân đứng trên giáo điều chỉnh rồi ra hiệu cho cần trục hạ dầm vào vị trí; nếu sai lệch nhỏ thì dùng đòn bẩy để điểu chỉnh, nếu sai lệch lớn phải ra hiệu cho cần trục nhấc lên rồi đặt lại cấu kiện, khi được mới tháo móc cẩu.

Nói chung các dầm sàn thường có độ ổn định lớn không cần phải cố định tạm.

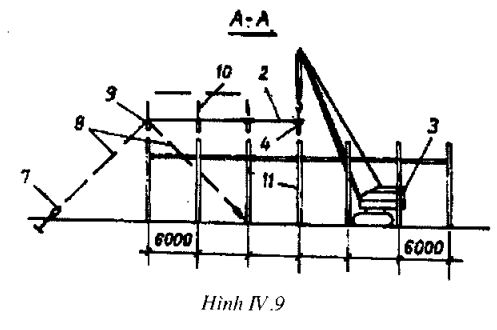

Các tấm sàn sau khi lắp được cố định hẳn vào tường chịu lực hay khung nhà, bằng cách hàn các chi tiết thép chọn sẵn trong tấm sàn với các chi tiết thép chôn sẵn trong tường hoặc khung nhà, cuối cùng chèn vữa các mạch hở giữa các tấm sàn. Lớp vữa chèn có tác dụng làm tăng độ cứng, độ ổn định và nâng cao khả năng cách âm của sàn. Cố định tạm dầm mái, dàn mái bằng các thanh giằng chéo và giằng ngang (Hình IV.9).
