Thi công xây dựng_Bài 7: Yêu cầu kỹ thuật và chất lượng khối xây

Yêu cầu kỹ thuật và chất lượng khối xây:

1/Công tác chuẩn bị và các yêu cầu chất lượng khối xây (TCVN 4085:1985)

a/Mặt bằng và nền móng:

Công tác xác định các mốc cao độ, trục nhà và công trình phải được kiểm tra, nghiệm thu và lập thành biên bản. Đơn vị thi công có trách nhiệm bảo vệ các mốc cao độ và cọc tim.

Trước khi xây móng, đáy và thành hố móng phải được kiểm tra và; bảo vệ. Khi đất đáy móng nhão chảy hoặc có hiện tượng xấu khác thường phải báo cho thiết kế xử lý.

Sau khi xây xong móng, tường móng và cột của tầng hầm, phải kiểm tra trục các kết cấu của tầng thứ nhất. Sai lệch cho phép so với kích thước thiết kế phải được điều chỉnh lại khi xây tiếp. Xê dịch trục của kết cấu (trong phạm vi cho phép) phải được hiệu chỉnh dần ở các tầng.

b/Vật liệu:

Cát đen chỉ dùng cho vữa mác thấp. Không dùng cát đen cho khối xây dưới mực nước ngầm và trong nước ăn mòn.
Xi măng phải đảm bảo chất lượng quy định của nhà máy sản xuất và có giấy chứng nhận chất lượng của tổ chức kiểm tra chất lượng sản phẩm (KCS).

Các loại gạch xây phải đảm bảo yêu cầu về cường độ, quy cách, tiêu chuẩn kỹ thuật và phải có giấy chứng nhân về quy cách và chất lượng gạch do bộ phận KCS của xí nghiệp sản xuất cấp.

Chất lượng vữa phải được kiểm tra bằng thí nghiệm mẫu lấy ngay tại chỗ sản xuất vữa. Độ dẻo của vữa phải được kiểm tra trong quá trình* sản xuất và ngay trên hiện trường. Số liệu và kết quả thí nghiệm phải ghi trong sổ nhật ký công trình.

c/ Các yêu cầu thi công kết cấu gạch đá:

Phải thi công các kết cấu gạch đá theo đúng thiết kế. Trong quá trình xây phải chừa sẵn các lỗ, rãnh đường ống nước, đường thông hơi, chỗ có trang trí, những chỗ cho công tác lắp đặt sau này.

Những chỗ không quy định thì không được để các lỗ rỗng làm yếu kết cấu gạch đá.

Để liên kết các khung cửa sổ và cửa đi vào tường, trong quá trình xây cần đặt các miếng gỗ tắc kê có ngâm tẩm chống mối mọt hoặc các biện pháp liên kết khác theo đúng chỉ dẫn của thiết kế.

Trong quá trình thi công các kết cấu gạch đá, không được tự ý đổi thiết kế.

Khi xây chân tường, chân cột của nhà, chỉ được dùng gạch sét đặc, không được phép dùng gạch silicát.

Độ ngang bằng của hàng, độ thẳng đứng của mặt bên và các góc trong khối xây gạch đá phải được kiểm tra ít nhất 2 lần trong một đoạn cao từ 0,5m đến 0,6m, nếu phát hiện độ nghiêng phải sửa ngay.

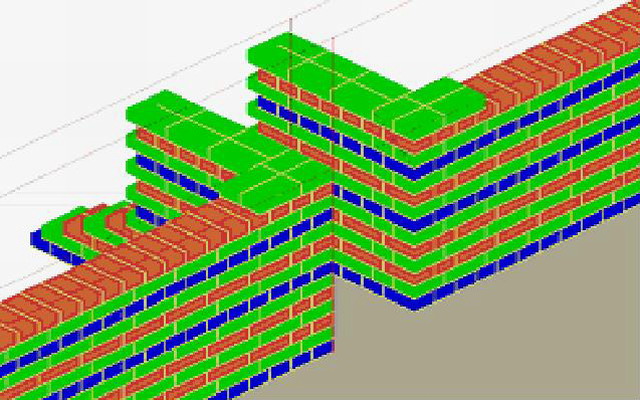

Chỗ giao nhau, chỗ nối tiếp của khối xây tường phải xây đồng thời, khi tạm ngừng xây phải để mỏ giật, không cho phép để mỏ nanh.

Trong khối xây có ô vang lắp ghép hoặc đổ tại chỗ phải chờ bê tông đủ cường độ và khối xây bên trên lanh tô đủ độ cao đối trọng, đủ cường độ mới được tháo gỡ ván khuôn, thanh chống.

Cứ xây xong một tầng phải kiểm tra độ ngang bằng, đứng của khối xây (không kể những lần kiểm tra giữa chừng).

Không được va chạm mạnh, không được vận chuyển, đặt vật liêu, tựa dụng cụ và đi lại trực tiếp trên khối xây đang thi công, khối xây còn mới.

Trong quá trình xây, nếu phát hiện vết nứt phải báo ngay cho cơ quan chủ quản và thiết kế để tìm nguyên nhân và biện pháp xử lý, đồng thời phải làm mốc để theo dõi sự phát triển của vết nứt.



2/Các nguyên tắc kỹ thuật thi công xây:

Theo TCVN 4085:1985: Khối xây dựng phải đảm bảo những nguyên tắc kỹ thuật thi công sau: ngang-bằng; đứng thẳng; mặt phẳng; góc-vuông; mạch không trùng; thành một khối đặc chắc. Sau đáy ta sẽ đi sâu phân tích từng nguyên tắc một:

a/ Khối xây phải ngang bằng:

Không có đầu cao đầu thấp. Khối xây gạch đá chịu nén tốt, chịu uốn và chống trượt kém nên hàng gạch phải vuông góc với lực tác dụng lên khối xây.

Nếu hàng gạch khối xây bị nghiêng một góc α nào đó thì ngoài lực nén Pcosα (Hình I.4) trong khối xây còn xuất hiện lực Psinα nằm dọc theo các hàng gạch xây.

Nếu Psinα lớn hơn lực ma sát giữa gạch và vữa trong khối xây thì các hàng gạch trong khối xây sẽ trượt lên nhau.

Để không xảy ra điều này thì:
Psinα < Fms = kPcosα

Chia hai vế cho Pcosα ta được:
tga <= k = tgφ, nghĩa là: α< φ, để an toàn: α =φ/2 trong đó k: hệ số ma sát
φ-góc ma sát trong của khối xây (φ = 30÷35°) Ngoài ra, nếu khối xây không ngang bằng sẽ gây khó khăn cho việc thi công sàn, mái sau này. Vì vậy trước khi xây phải kiểm tra, điều chỉnh độ ngang bằng của lớp lót, của mặt móng, của sàn, tiến hành bắt mỏ và xây theo dây. Trong quá trình xây phải thường xuyên dùng ống thủy bình kiểm tra độ ngang bằng của mỏ để kịp thời điều chỉnh mạch vữa khi có hiện tượng khối xây không ngang bằng.

b/Khối xây phải đứng thẳng :

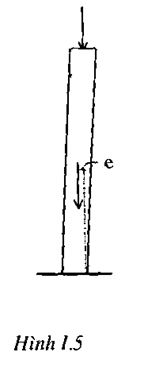

Để chịu nén tốt, tránh nút, đổ do độ lệch tâm lớn, đặc biệt với các khối xây có chiều cao lớn, tiết diện hoặc bề dày nhỏ như cột, tường 60, tường 110. Khi xây nhớ dựng cọc lèo, kẹp thước hoặc dựa vào cột bê tông cốt thép để xây.

Trong quá trình xây phải thường xuyên dùng thước nivô, dây dọi hoặc máy kinh vĩ để kiểm tra.

c/Mặt khởi xây phải phẳng:

Không lồi lõm, lượn sóng, nếu lồi lõm nhiều khối xây dể mất ổn định, gây khó khăn cho công tác hoàn thiện bề mặt dẫn đến năng suất thấp, chất lượng công trình không đảm bảo. Khối xây có chiều dày nhỏ nên chọn gạch có kích thước đều nhau. Khối xây có chiều dày lớn nhớ căng dây 2 mặt khi xây.

d/ Các góc vuông của khối xây phải vuông, sắc cạnh:

Hiệu quả sử dụng và thẩm mỹ sẽ cao, lắp khuồn cửa, cửa hoặc thiết bị sẽ dễ dàng hơn, tiết kiệm nhân công, vật liệu và thời gian cho công tác hoàn thiện. Khi bắt mỏ nhớ sử dụng thước góc, cửa có khuôn nên đặt khuôn trước vừa dễ xây khuôn lại vững chắc.

e/Mạch không trùng:

Mạch đứng của hai hàng gạch liền nhau phải lệch nhau ít nhất 5cm, để từng viên gạch trong khối xây cùng tham gia chịu lực (Hình I.6a). Nếu khối xây có mạch trùng từng bộ phận của khối xây sẽ làm việc độc lập dễ dẫn đến nứt gẫy hoặc lún không đều (Hình I.6b).

Khi xây nên xếp gạch ướm thử, điều chỉnh mạch vữa sao cho không nhỡ gạch. Khi bắt mỏ phải tôn trọng kiểu xếp gạch đã chọn, nhớ chặt gạch tại các góc khi cần thiết.

f/ Thành một khối đặc chắc:

Để chịu lực và cách âm, cách nhiệt tốt. Vừa có tác dụng liên kết các viên gạch với nhau tạo thành khối xây đặc chắc, chịu lực và truyền tải trọng của công trình. Muốn thế, vật liệu dùng để pha trộn vữa xây phải đạt yêu cầu theo các tiêu chuẩn Nhà nước hiện hành; vữa phải được cân đong, pha trộn theo đúng mác thiết kế, đủ dẻo; các mạch ngang, mạch đứng của khối xây phải no vữa; chiều dày mạch vữa phải theo đúng thiết kế; gạch phải đảm bảo chất lượng, sạch và đủ độ ẩm cần thiết; công tác che mưa nắng bảo dưỡng và bảo vệ khối xây phải được thực hiện nghiêm túc.
